接线端子用于实现电气连接的一种配件产品,工业上划分为连接器的范畴。 随着工业自动化程度越来越高和工业控制要求越来越严格、精确,接线端子的用量逐渐上涨。随着电子行业的发展,接线端子的使用范围越来越多,而且种类也越来越多。用得最广泛的除了PCB板端子外,还有五金端子,螺帽端子,弹簧端子等等。 今天我们主要介绍一下VDE认证。
家用和类似用途的端子
(一)端子分类

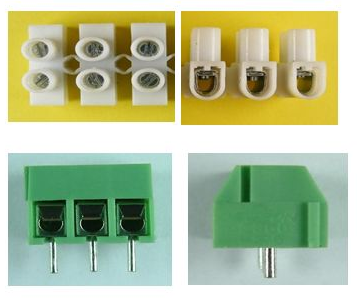

1)带螺纹式夹紧装置的连接器件:通过螺纹型夹紧件连接两根或多根导线的端子
Ø 家用电器的安装
Ø 接线盒
Ø 灯具
Ø 电子装置
2)带有非螺纹夹紧装置的接线端子:可以直接或间接通过弹簧,楔块或类似物进行接、拆两根或多根导线的端
子。
1、测试标准:EN60998-1,EN60998-2-2
2、使用领域:
Ø 家用电器的安装
Ø 接线盒
Ø 灯具
Ø 电子装置
3)带绝缘穿刺夹紧装置的连接端子
1、测试标准:EN60998-1,EN60998-2-3
2、使用领域:
Ø 灯具
Ø 电子装置
1、测试标准:EN 60998-1,EN60998-2-4
2、使用领域:
Ø 家用电器的安装
接线盒(美国市场多见)
(一)主要测试项目
① 标志(产品上必须体现商标,型号。其余产品信息可体现在小包装上。)
② 防触电保护
③ 导体连接(扭力,拉力,旋转测试)
④ 结构检查
⑤ 老化,防潮,IP测试
⑥ 绝缘电阻和电气强度
⑦ 机械强度
⑧ 温升测试
⑨ 耐热测试
⑩ 爬电距离和电气间隙
⑪ 绝缘材料的耐热和耐火测试(灼热丝测试)
⑫ 耐漏电起痕
(一)端子分类
1)铜导线用端子台:
1、测试标准:DIN EN60947-7-1
2、使用领域:
Ø 开关柜

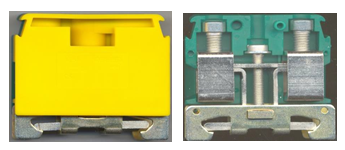

1)铜导线用保护导体端子台:
2、使用领域:
Ø 开关柜
(二)主要测试项目
① 标志
② 结构
③ 机械特性
④ 爬电距离和电气强度
⑤ 耐压测试
⑥ 温升测试
⑦ 短时间耐电流测试
⑧ 非螺纹端子的老化测试
⑨ 热特性测试*针焰测试

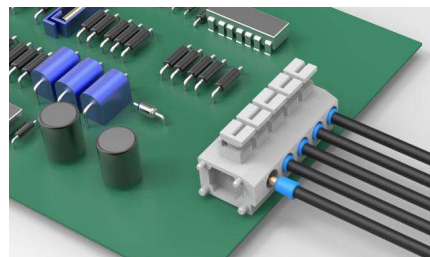

1)铜导体用PCB端子台:
1、测试标准:DIN EN/IEC 60947-7-4
2、使用领域:
Ø 工业或类似用途
(三)主要测试项目
① 标志
② 结构
③ 温升测试
④ 电气性能
⑤ 短时间耐电流测试
⑥ 接触电阻
⑦ 腐蚀性(气候顺序)测试
VDE认证所需的文件资料:
- 申请表
- 结构数据表
VDE认证流程:
提交申请 – 项目确认 – 送样测试 – 工厂审查 – 获证 – 每年监督检查
苏州市赛达检测技术有限公司新成立于2019年, 是广州市赛达检测技术有限公司(CNAS认可实验室,认可编号L6277)为业务发展需要在华东地区成立的独立公司。公司拥有专业的销售,客服和工程师团队,与CQC,UL,VDE,SAA,KTL,JET,JQA,JECTEC等权威国际认证机构保持紧密的合作关系。秉承“专业和高效”的服务宗旨,我们竭诚为广大客户提供一站式的咨询和检测认证服务。
您若有相关产品需要咨询,欢迎联系我们:
黄月 女士
手机:18913162522
朱贤 女士
手机:13913193551
邮箱:sales1@certitek.net
1、测试标准:DINEN60998-1,DIN60998-2-1
2、使用领域:
4)扭接式连接器件
用工业用和类似用途的端子:低压开关设备和控制设备用的接线子
1、测试标准:DIN EN/IEC 60947-7-2
|
